產品說明：

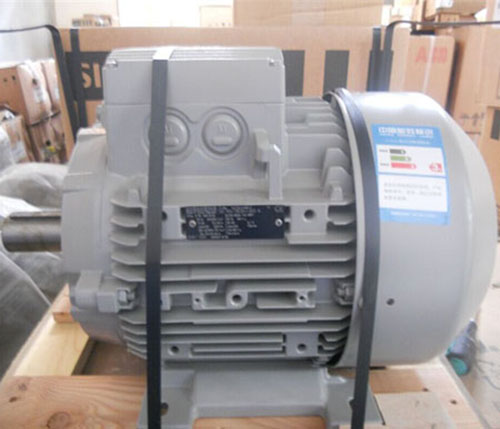

效率增強型電機
1、標準與技術數據
??所有西門子電機都是按照以下標準制造：IEC60034/IEC60038
????????????????????IEC60072/IEC60085DINEN60034
????????????????????DINIEC60038/DIN42925/DINVDE0530
2、電氣數據
·電壓和頻率
??額定電壓：230V400V690V 允許電壓偏差+10%-10%??頻率：50Hz
·額定輸出
??額定輸出是指電源電壓頻率為50Hz，冷卻介質溫度（CT）為40℃，設備安裝地點的海拔在1000m以下的情況下，連續工作可以允許的輸出。
·大氣環境的溫度
??所有電機可用在大氣溫度為-20℃至+40℃的環境下，可用的負載系數為1.1。根據DINEN60034標準的要求，各種電機都是在額定電壓和頻率下能夠承受 1.5倍額定電流，持續時間2分鐘的條件進行設計的。
·絕緣
??所有的電機都是按照F級絕緣進行制造的，電機的使用條件是B級絕緣，額定輸出和額定電源壓。
??電機具有適應熱帶條件下使用的絕緣，使用的絕緣材料是DURIGNITIR2000（能夠承受變頻器輸出的IR）。絕緣系統包括：高強漆包線，用不含溶劑的  浸漬樹脂粘合在一起的絕緣材料板。這樣的絕緣系統保證電機具有很高的機械和電氣強度，以及很好的可用性和很長的使用壽命。采用這樣標準的絕緣系統以后，電機適用于變流器饋電的場合，不加任何限制條件的情況下，額定電壓可達500V，電壓上升時間ts>0.1ms。這樣的使用條件相當于F級絕緣和額定輸出的情況。
3、機械數據
·安裝結構型式
??標準功率范圍的電機有以下基本形式可以選用：IMB3，IMB5，IMB14；而且它們可以在以下的安裝位置上運行；IMB6，IMB7，IMB8，IMV5，IMV6，IMV1或IMV18和IMV19（通用的結構型式）以底腳方式安裝的機座號為180及以上的電機采用墻上方式安裝時，建議您在電機的底腳裝設加強筋。對于軸伸向下的所有結構型式的電機，建議您采用“帶有頂罩”的結構設計。
·防護等級
??根據DINEN60034-5標準（防止觸及電機內部的帶電部件和轉動部件，避免灰塵的有害沉積，防止任何方向的水滴濺射），所有電機都按照IP55防護等級進行設計。它們可以用于含塵的或潮濕的環境中。機座號為225M以上的電機裝有冷凝水排出孔，并附有塑料塞子。安裝時軸伸向上的所有型式的電機必須具有防止水流沿著軸向流入電機的措施。
·軸承
??當電機與負載直接偶合，不帶任何附加的軸負載時，結構型式為水平安裝的電機常規軸承的壽命至少是40，000小時。機座號在250以下的電機的軸承是預加潤滑干油的。機座號為280及以上的電機在供貨時帶有可定期加入干油潤滑的軸承，并且根據DIN3404標準的要求裝有平板式干油油嘴（M10*1）。機座號在132及以下的1LA7電機沒有定位軸承。機座號為160至315的所有電機都在非傳動側一端裝有定位軸承，而在傳動側一端安裝浮置的軸承。
·噪音等級
??電機運行噪音的等級是按照EN21680-1標準，在寂靜的房間里以額定功率運行的情況下進行測量的。噪音數值是指距離電機表面1米的球面上測出的分貝數。噪音的數值相應于50Hz的運行速度，允許誤差為+3dB-3dB。
·面漆
??1LA7電機的標準供貨形式是采用專用的面漆（氣候類別-全世界）。1LG電機供貨時采用標準面漆（氣候類別-溫帶）。所有電機都可以采用任意的常規涂料噴涂。在用戶未指定顏色時，電機以色彩RAL7030作為噴涂的標準。
